Měření rychlosti G400 a porovnání s 3Dfx Voodoo 2

Test na Celeronu a Pentiu III

G400 s pamětí 32 MB a 300 MHz RAMDACem v mém oblíbeném Kvejkovi 2 na Celeronu 300A nijak neexcelovala. Je pravda, že oproti Voodoo 2 umí i vyšší rozlišení než 1024x768 a že umí pracovat i v okně, ale fps<50 u mě nadšení nevzbudilo.

Tabulka srovnává G400 a 3Dfx Voodoo 2 12 MB. Dva řádky po sobě jdoucí se vztahují k témže podmínkám, pouze je na prvním řádku povoleno DualHead a 32 bit Z-buffering a na druhém řádku nikoli. Domnívám se, že DH rychlost neovlivňovalo. Testováno bylo na hře Quake 2 verze 3.20 s nastavením na nejvyšší kvalitu/výkonnost. Použitý ovladač: Matrox PowerDesk 5.41.008, Matrox TurboGL 1.00.002 (OPENGL32.DLL 5.41.006.001)

Legenda:

rozlišení - testované rozlišení full screen
Hz⁽¹ - refreš na G400
Hz⁽² - refreš na Voodoo 2
DH - DualHead povoleno/zakázáno
32 bit - 32 bit Z-buffering povoleno/zakázáno
fps⁽¹ - frames/sec na G400
fps⁽² - frames/sec na Voodoo 2

Celeron 300A na 300 MHz

rozlišení Hz⁽¹ DH 32 bit fps⁽¹ fps⁽² Hz⁽²

320x240 86 y y 48,3 66,1 120

n n 49,1

400x300 75 y y 48,6 66,3 120

n n 49,2

512x384 85 y y 49,0 65,5 120

n n 49,2

640x480 85 y y 49,0 57,4 121

n n 49,1

800x600 85 y y 49,1 41,5 119

150 n n 49,1

1024x768 85 y y 47,5 - -

115 n n 48,6

1152x864 85 y y 43,0 - -

n n 45,3

1280x960 78 y y 35,7 - -

n n 39,3

1600x1200 70 y y 21,7 - -

n n 24,7

Z výsledků je vidět, že nepřetaktovaný Celeron na G400 evidentně nestíhá - viz téměř stejné výsledky pro všechny rozlišení. PCI 3Dfx Voodoo 2 12 MB AGP kartu Matrox G400 32 MB všude, kromě nejvyššího rozlišení předčí (Voodoo 2 single, umí max. 800x600).

Tabulka srovnává G400 s použitím TurboGL 1.00.002 a bez použití TurboGL 1.00.002. Testováno bylo na témže PC po přetaktování FSB za pomoci SoftFSB. DH a 32 bit Z-Buffering bylo vypnuté.

Legenda:

rozlišení - testované rozlišení full screen
fps⁽¹ - frames/sec bez TurboGL
fps⁽² - frames/sec s TurboGL

Celeron 300A na 450 MHz

Pentium III na 450 MHz

rozlišení fps⁽¹ fps⁽²

320x240 69,0 74,0

400x300 60,0 74,0

512x384 69,6 74,9

640x480 68,2 74,3

800x600 65,9 73,8

1024x768 57,9 60,8

1152x864 48,6 49,1

1280x960 40,0 40,1

1600x1200 24,7 24,9

rozlišení fps⁽¹ fps⁽²

320x240 70,1 75,1

400x300 61,8 75,3

512x384 69,6 75,6

640x480 68,4 75,2

800x600 66,7 73,8

1024x768 58,0 60,9

1152x864 48,7 49,2

1280x960 40,0 40,2

1600x1200 27,4 27,9

Zde je vidět, že TurboGL má pozitivní vliv na výkon, ale slibovaných 30% to rozhodně není.

Quake 1

A jen tak pro zajímavost, jak je na tom na téže sestavě PC stařičký GL Quake? Benchmarky běžely s povoleným i zakázaným DH Clone, aniž by je tato skutečnost ovlivňovala. Nicméně na TV/VCR nebyl obraz úplně v pořádku - některé objekty náhodně nabývaly na průhlednosti (například zbraň v nepravidelných intervalech náhodně zprůhledňovala až zmizela úplně a pak se zase plynule "zhmotnila").

Legenda:

rozlišení - testované rozlišení full screen
fps⁽¹ - frames/sec bez TurboGL 1.00.002
fps⁽² - frames/sec s TurboGL 1.00.002

Pentium III na 450 MHz

rozlišení fps⁽¹ fps⁽²

640x480x16 62,4 134,4

640x480x32 62,1 129,9

800x600x16 31,5 102,7

800x600x32 31,1 96,0

Zde je na první pohled patrné, že TurboGL zvýšilo výkon 2x až 3x!

Test na Pentiu III 800 MHz (133 MHz FSB)

Sestava počítače:

	Intel Pentium III 800 MHz (BOX/133) or Intel Pentium III 450 MHz (BOX/100) or Intel Pentium II Celeron 333 MHz (BOX/66) or Intel Pentium II Celeron 300A MHz (BOX/66) or Intel Pentium II Celeron 266 MHz (BOX/66)
	ASUS P2B rev 1.12
	Matrox Millenium G400 32 MB Dual Head (AGP)
	Two 3Dfx Voodoo 2, 12 MB RAM (Sparkle PV830, Datrontech DTEC 3600/12)
	Creative Sound Blaster AWE 32 (no PnP!) + Wave Blaster + 2 MB RAM
	Adaptec AHA-1502
	3Com Fast EtherLink XL 10/100Mb TX Ethernet NIC (3C905B-TX)
	FAST-Multimedia AV Master 2000
International Business Machine	IBM DTLA-307045 Deskstar 46,1 GB
	3x DIMM 128 MB SDRAM PC100
	Hitachi CDR-8430, 32x
	Morex KN-100 bigtower
	4x additional coolers
	Hitachi CM751ET, 19"
	Hewlett-Packard DeskJet 895Cxi
	Hewlett-Packard ScanJet 6100C
	3COM U.S.Robotics 56K Voice Faxmodem external
	Key Tronic 104 keys keyboard
	Microsoft Intellimouse PS/2
	Microsoft Windows 98 SE CZ

Verze/nastavení Matrox G400:

verze ovladače, TurboGL a DirectX, Dual-Head zakázáno

Poznámka: ovladač TurboGL pro Pentium II se lišil od ovladače TurboGL pro Pentium III (s výměnou CPU musel být přeinstalován).

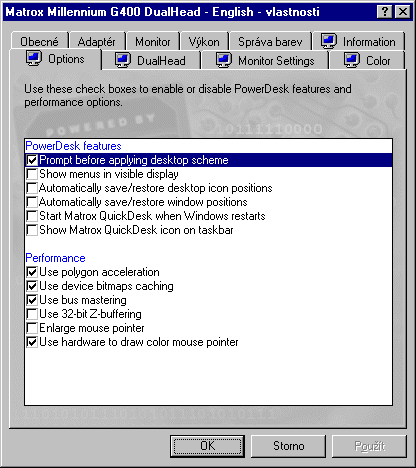

nastavení vlastností

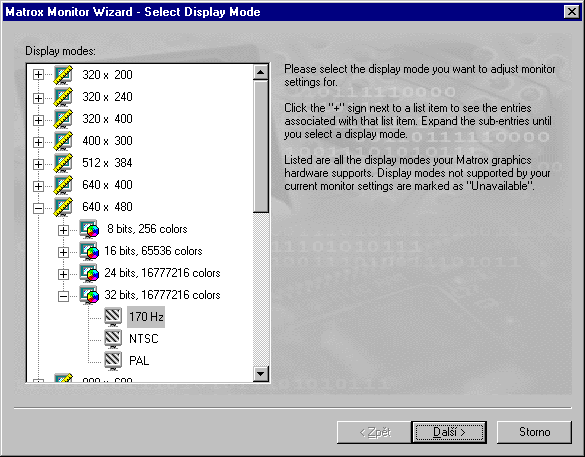

způsob nastavení obnovovacích frekvencí obrazovky

Verze/nastavení 3Dfx Voodoo 2 12 MB SLI:

Voodoo2 Driver kit Version: 3.03.00 Glide Driver Version: 2.56.00.0456 Glide3 Driver Version: 3.03.00.0667 Voodoo2 D3D Driver Build Number: 4.11.01.0441-2.18 Voodoo2 Control Panel Applet: 4.10.01.0081 OpenGL(r) Driver Version: 1.0.0.0439 ICD Platform: Windows(r) 95/98 and DOS

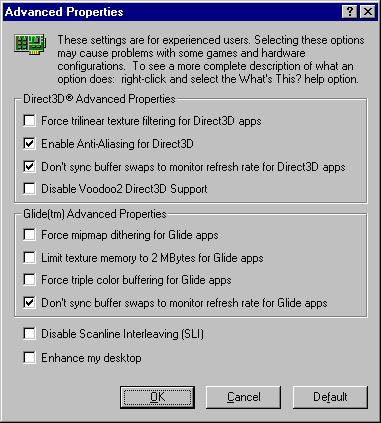

nastavení vlastností: ve starší verzi ovládacího panelu je možné zakázat čekání na synchronizační puls

týž panel v poslední verzi ovladače

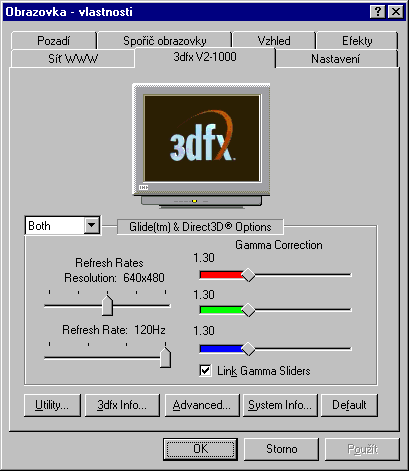

způsob nastavení obnovovacích frekvencí obrazovky

Verze/nastavení Quake 2:
(po instalaci a opatchování jsem kromě Video Options nic jiného v nastavení neměnil)

Quake 2 v 3.20 Installation: maximum CD music: enabled sound quality: low sound compatibility: max compatibility texture quality: max 8-bit textures: no sync every frame: no Resolution - used resolution (full screen)

Následující tabulka ukazuje skutečné obnovovací frekvence obrazovky v daném rozlišení na dané kartě. V případě G400 se jedná o maximální frekvece, které zvládal můj 94 kHz monitor (G400 by dokázala i víc, zatím co V2 umí max. 120 a 85 Hz). Protože dvě 3Dfx Voodoo 2 12 MB karty spojené do SLI umí maximálně 1024x768, není sloupec vyplněn celý.

Tabulka je zde proto, abych nemusel uvádět ke každému údaji ve výkonnostních tabulkách refreš zvlášť.

rozlišení G400 Hz V2 Hz

640x480 170 121

800x600 144 119

1024x768 115 85

1152x864 100 -

1280x960 90 -

1600x1200 75 -

Pentium III 800 MHz na 800 MHz

(133 MHz FSB, 89 MHz AGP, 33 MHz PCI)

Tabulka ukazuje výkon na 133 MHz systému, kde AGP nejede na plno, neb s AGP na 133MHz se mi PC nechtělo rozběhnout (Intel BX - přetaktovaný, AGP 2x - zpomalený, SDRAM PC100 - přetaktovaný).

CMOS Chipset Features Setup: SDRAM CAS Latency: 3T SDRAM RAS to CAS Delay: 3T SDRAM RAS Precharge Time: 3T DRAM Idle Timer: 10T SDRAM MA Wait State: Normal Snoop Ahead: Enabled Graphics Aperture Size: 64MB

Legenda:

rozlišení - testované rozlišení full screen
fps⁽¹ - frames/sec pro G400 bez TurboGL při obnovovací frekvenci obrazu 60 Hz
fps⁽² - frames/sec pro G400 bez TurboGL při obnovovací frekvenci obrazu dle tabulky výše
fps⁽³ - frames/sec pro G400 s TurboGL 1.00.002 při obnovovací frekvenci obrazu dle tabulky výše
fps⁽⁴ - frames/sec pro G400 s TurboGL 1.30.002 při obnovovací frekvenci obrazu dle tabulky výše
fps⁽⁵ - frames/sec pro V2SLI při obnovovací frekvenci obrazu 60 Hz
fps⁽⁶ - frames/sec pro V2SLI při obnovovací frekvenci obrazu dle tabulky výše

rozlišení fps⁽¹ fps⁽² fps⁽³ fps⁽⁴ fps⁽⁵ fps⁽⁶

640x480 129,0 126,7 132,9 133,2 139,4 136,5

800x600 93,3 90,2 93,8 94,7 105,5 100,0

1024x768 60,2 57,5 60,1 60,5 69,1 66,4

1152x864 48,4 46,3 48,4 48,7 - -

1280x960 39,6 37,6 39,3 39,5 - -

1600x1200 34,8 22,9 24,1 24,2 - -

Pentium III 800 MHz na 600 MHz

(100 MHz FSB, 100 MHz AGP, 33 MHz PCI)

Tabulka ukazuje výkon na 100 MHz systému, kde AGP jede na plno, ale procesor je zpomalen (Intel BX - nepřetaktovaný, AGP 2x - nepřetaktovaný, SDRAM PC100 - nepřetaktovaný).

CMOS Chipset Features Setup: SDRAM CAS Latency: 2T SDRAM RAS to CAS Delay: 2T SDRAM RAS Precharge Time: 2T DRAM Idle Timer: 8T SDRAM MA Wait State: Normal Snoop Ahead: Enabled Graphics Aperture Size: 64MB

Legenda:

rozlišení - testované rozlišení full screen
fps⁽¹ - frames/sec pro G400 bez TurboGL při obnovovací frekvenci obrazu 60 Hz
fps⁽² - frames/sec pro G400 bez TurboGL při obnovovací frekvenci obrazu dle tabulky výše
fps⁽⁴ - frames/sec pro G400 s TurboGL 1.30.002 při obnovovací frekvenci obrazu dle tabulky výše
fps⁽⁵ - frames/sec pro V2SLI při obnovovací frekvenci obrazu 60 Hz
fps⁽⁶ - frames/sec pro V2SLI při obnovovací frekvenci obrazu dle tabulky výše

rozlišení fps⁽¹ fps⁽² fps⁽⁴ fps⁽⁵ fps⁽⁶

640x480 107,3 106,5 116,0 123,1 122,1

800x600 92,0 89,3 94,5 103,0 98,5

1024x768 60,2 57,5 60,6 69,0 66,3

1152x864 48,4 46,3 48,7 - -

1280x960 39,7 37,6 39,6 - -

1600x1200 24,8 22,9 24,2 - -

Z obou výše uvedených tabulek lze vyvodit:

Sloupce ⁽¹ a ⁽² stejně tak jako sloupce ⁽⁵ a ⁽⁶ dokazují, že vyšší obnovovací frekvence obrazu má negativní vliv na výkon obou karet, avšak snížení fps není nijak dramatické.

Sloupce ⁽², ⁽³ a ⁽⁴ porovnávají výkon G400 na ergonomických frekvencích s různými verzemi OpenGL (porovnávání při 60 Hz jsem nedělal, ale je jasné, že fps by byly ve všech případech "o chlup" lepší). Ani zde však nelze mluvit o 30% nárůstu výkonu.

Sloupce ⁽⁴ a ⁽⁶ porovnávají výkon G400 s výkonem Voodoo 2 při ergonomických frekvencích (porovnávání při 60 Hz jsem nedělal, ale je jasné, že fps by byly u obou karet "o chlup" lepší). 3Dfx Voodoo 2 poráží G400, ale je zapotřebí vzít v úvahu, že V2 používá barevnou hloubku pouze 16 bit, zatím co G400 true color 32 bit, takže obraz na G400 vypadá mnohem lépe. Jako další je třeba vzít v úvahu, že od cca 50 fps výše je obraz dokonale plynulý, tedy ani v tomto G400 v porovnání s V2 nezaostává.

Pentium II Celeron 266 až Pentium III 800 MHz

Tabulka ukazuje výkon na vybraných procesorech Pentium II Celeron a Pentium III s kartou G400 s ovladačem TurboGL 1.30.002 a obnovovací frekvencí obrazu dle tabulky výše.

Legenda:

rozlišení - testované rozlišení full screen
266 - frames/sec na CPU P2C 266 MHz, L2 cache 0 KB, FSB 66 MHz, AGP 66 MHz
300 - frames/sec na CPU P2C 300 MHz, L2 cache 128 KB na 300 MHz, FSB 66 MHz, AGP 66 MHz
333 - frames/sec na CPU P2C 333 MHz, L2 cache 128 KB na 333 MHz, FSB 66 MHz, AGP 66 MHz
over - frames/sec na CPU P2C 300 MHz přetaktovaný na 450 MHz, L2 cache 128 KB na 450 MHz, FSB 100 MHz, AGP 100 MHz
450 - frames/sec na CPU P3 450 MHz, L2 cache 512 KB na 225 MHz, FSB 100 MHz, AGP 100 MHz
600 - frames/sec na CPU P3 600 MHz, L2 cache 256 KB na 600 MHz, FSB 100 MHz, AGP 100 MHz
800 - frames/sec na CPU P3 800 MHz, L2 cache 256 KB na 800 MHz, FSB 133 MHz, AGP 89 MHz

rozlišení 266 300 333 over 450 600 800

640x480 39,0 50,4 54,4 78,0 89,6 116,0 133,2

800x600 39,2 51,6 55,0 75,9 85,1 94,5 94,7

1024x768 38,9 49,6 52,1 60,2 60,6 60,6 60,5

1152x864 38,3 46,0 47,1 48,7 48,7 48,7 48,7

1280x960 36,1 39,0 39,2 39,6 39,6 39,6 39,5

1600x1200 24,1 24,1 24,1 24,2 24,2 24,2 24,2

Jak je vidět, při nejvyšším rozlišení všechny CPU dosahují shodného fps.

Od rozlišení 1024x768 a výše jsou na tom CPU P3 a přetaktovaný Celeron zhruba stejně, což znamená, že karta nestíhá.

Celeron bez L2 keše zaostává výrazněji, než dva od sebe frekvenčně stejně vzdálené Celerony s keší.

Tabulka ukazuje výkon na vybraných procesorech Pentium II Celeron a Pentium III s kartou Voodoo 2 a obnovovací frekvencí obrazu dle tabulky výše.

Legenda:

rozlišení - testované rozlišení full screen
266 - frames/sec na CPU P2C 266 MHz, L2 cache 0 KB, FSB 66 MHz, PCI 33 MHz
300 - frames/sec na CPU P2C 300 MHz, L2 cache 128 KB na 300 MHz, FSB 66 MHz, PCI 33 MHz
333 - frames/sec na CPU P2C 333 MHz, L2 cache 128 KB na 333 MHz, FSB 66 MHz, PCI 33 MHz
over - frames/sec na CPU P2C 300 MHz přetaktovaný na 450 MHz, L2 cache 128 KB na 450 MHz, FSB 100 MHz, PCI 33 MHz
450 - frames/sec na CPU P3 450 MHz, L2 cache 512 KB na 225 MHz, FSB 100 MHz, PCI 33 MHz
600 - frames/sec na CPU P3 600 MHz, L2 cache 256 KB na 600 MHz, FSB 100 MHz, PCI 33 MHz
800 - frames/sec na CPU P3 800 MHz, L2 cache 256 KB na 800 MHz, FSB 133 MHz, PCI 33 MHz

rozlišení 266 300 333 over 450 600 800

640x480 58,4 67,4 73,3 99,2 99,8 122,1 136,5

800x600 58,2 66,8 72,5 91,5 91,5 98,5 100,0

1024x768 55,6 60,8 63,1 66,0 65,9 66,3 66,4

Při nejvyšším rozlišení jsou na tom CPU P3 zhruba stejně, což znamená, že karta nestíhá.

Celeron bez L2 keše zaostává výrazněji, než dva od sebe frekvenčně stejně vzdálené Celerony s keší.

Přetaktovaný Celeron s menší keší na 450 MHz podává stejný výkon jako P3 s 4x větší keší, která ale běží "jen" na 225 MHz.

Oproti G400 dosahuje Voodoo 2 fps>50 i na nejslabším CPU.
