Co všechno AV Master 2000 umí?

AV Master 2000 umožňuje snímat videosignál v režimech:
1. parametr
  • jen jeden půlsnímek (1 field)
  • oba půlsnímky (2 fields / capture both fields)
  • 1/4 velikosti (Quarter / capture for MPEG or AVI conversion)
Size
2. parametr
  • plná velikost
  • oříznuto (cropping)

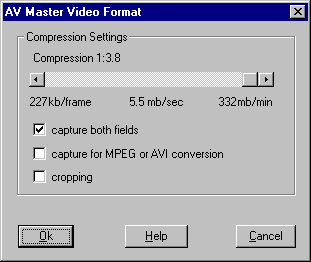

 Video Format

a to jak souvislé AVI, tak i jednotlivé snímky (Single frame capture).

velikostplná1/4
neoříznuto768x576384x288
oříznuto736x560368x280

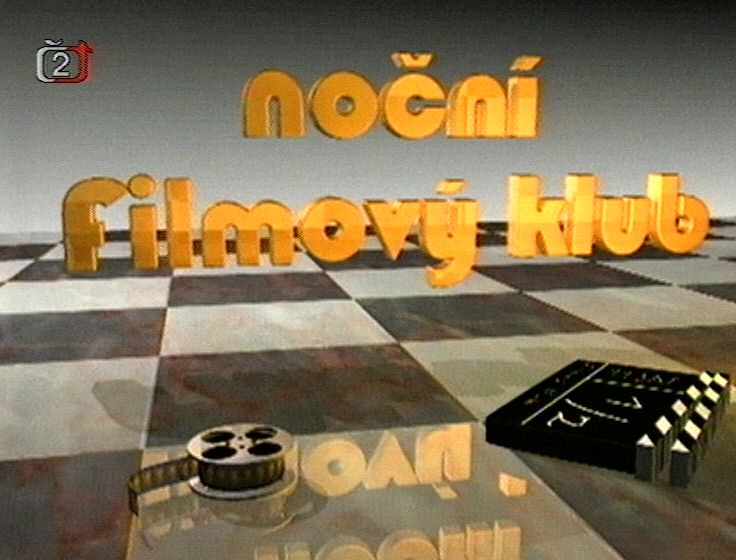

PAL oříznutá velikost
PAL oříznutá velikost (736x560)

AV Master 2000 umožňuje snímat audiosignál v režimech:
pouze: stereo, 16 bit
volitelně: 22050 Hz, 44100 Hz a 48000 Hz
případně video bez audia (No audio recording)

AV Master 2000 umožňuje přehrávat AVI soubory v režimech:
přehrávat jednotlivé AVI soubory
přehrávat AVI soubory podle seznamu (PlayList)

AVI zařazené do PlayListu musí mít stejné parametry. Mezi AVI je ostrý střih, tzn. nejsou vloženy žádné "prázdné" snímky.

Omezení

Velikost snímaného AVI souboru: 2 GB, při dosažení této nebo menší velikosti (lze nastavit) pokračuje snímání plynule do dalšího souboru (tzn. bez vynechání jediného bitu snímané informace).

Maximální kompresní poměr: plná velikost oba půlsnímky bez oříznutí: 1:108 (8 KB/snímek, 0,2 MB/sec, 12 MB/min) 1:108 (8 KB/snímek, 0,2 MB/sec, 11 MB/min) 1:108 (8 KB/snímek, 0,2 MB/sec, 11 MB/min) plná velikost oba půlsnímky s oříznutím: 1:100,6(8 KB/snímek, 0,2 MB/sec, 12 MB/min) 1:100,6(8 KB/snímek, 0,2 MB/sec, 11 MB/min) 1:100,6(8 KB/snímek, 0,2 MB/sec, 11 MB/min) plná velikost jeden půlsnímek bez oříznutí: 1:86,4 (5 KB/snímek, 0,1 MB/sec, 7 MB/min) 1:54 (8 KB/snímek, 0,2 MB/sec, 11 MB/min) 1:216 (4 KB/snímek, 0,1 MB/sec, 6 MB/min) plná velikost jeden půlsnímek s oříznutím: 1:80,5 (5 KB/snímek, 0,1 MB/sec, 7 MB/min) 1:50,3 (8 KB/snímek, 0,2 MB/sec, 11 MB/min) 1:201,3(4 KB/snímek, 0,1 MB/sec, 6 MB/min) 1/4 velikost oba půlsnímky bez oříznutí: 1:54 (4 KB/snímek, 0,1 MB/sec, 6 MB/min) 1:43,2 (5 KB/snímek, 0,1 MB/sec, 7 MB/min) 1:27 (8 KB/snímek, 0,2 MB/sec, 11 MB/min) 1/4 velikost oba půlsnímky s oříznutím: 1:50,3 (4 KB/snímek, 0,1 MB/sec, 6 MB/min) 1:40,3 (5 KB/snímek, 0,1 MB/sec, 7 MB/min) 1:25,2 (8 KB/snímek, 0,2 MB/sec, 11 MB/min) Minimální kompresní poměr: plná velikost oba půlsnímky bez oříznutí: 1:3,5 (244 KB/snímek, 5,96 MB/sec, 357 MB/min) 1:3,5 (244 KB/snímek, 6 MB/sec, 357 MB/min) 1:3,8 (227 KB/snímek, 5,5 MB/sec, 332 MB/min) plná velikost oba půlsnímky s oříznutím: 1:3,3 (244 KB/snímek, 5,96 MB/sec, 357 MB/min) 1:3,3 (244 KB/snímek, 6 MB/sec, 357 MB/min) 1:3,5 (227 KB/snímek, 5,5 MB/sec, 332 MB/min) plná velikost jeden půlsnímek bez oříznutí: 1:7,1 (122 KB/snímek, 2,98 MB/sec, 179 MB/min) 1:3,5 (122 KB/snímek, 3 MB/sec, 178 MB/min) 1:1,9 (227 KB/snímek, 5,5 MB/sec, 332 MB/min) plná velikost jeden půlsnímek s oříznutím: 1:1,6 (122 KB/snímek, 2,98 MB/sec, 179 MB/min) 1:3,3 (122 KB/snímek, 3 MB/sec, 178 MB/min) 1:1,8 (227 KB/snímek, 5,5 MB/sec, 332 MB/min) 1/4 velikost oba půlsnímky bez oříznutí: 1:1,8 (122 KB/snímek, 2,98 MB/sec, 178 MB/min) 1:1,8 (122 KB/snímek, 3 MB/sec, 178 MB/min) 1:3,9 (56 KB/snímek, 1,4 MB/sec, 82 MB/min) 1/4 velikost oba půlsnímky s oříznutím: 1:1,6 (122 KB/snímek, 2,98 MB/sec, 179 MB/min) 1:1,6 (122 KB/snímek, 3 MB/sec, 178 MB/min) 1:3,6 (56 KB/snímek, 1,4 MB/sec, 82 MB/min)

Hodnoty jsou při nastavení snímání bez zvuku. Proč je ve výše uvedených tabulkách tolik hodnot k jednomu režimu a ještě navíc se od sebe liší? Je to dáno tím, že kompresní poměr lze zadat pomocí táhla na Capture Toolbaru (1. hodnota), pak si ho lze zobrazit pomocí položky menu Video Format (2. hodnota), tato mezní hodnota se ale změní, když se v témže okně posune scrollbar až na krajní mez (3. hodnota).

///FAST CAPTURE
nastavení kompresního poměru

Navíc lze kompresi nastavit ještě i v položce menu Set capture parameters, avšak tam se nezobrazuje kompresní poměr, ale jen datový tok (který se taktéž neshoduje s žádnou hodnotou). Tedy jinými slovy, program FAST Capture v 2.5.0 není zcela bez chyb. S tím, abych zjistil skutečný kompresní poměr, jsem si práci nedal (musel bych mít generátor obrazového šumu, který nelze dobře komprimovat). U komprese je zapotřebí chápat. že kompresní poměr určuje maximální datový tok pro jeden snímek. Pokud to je možné, snímek se zkomprimuje na menší velikost. Například jednobarevný snímek se při jakkoli nastaveném poměru zkomprimuje 1:200, zatím co "zrnění" se "horko těžko" zkomprimuje na nastavený kompresní poměr. Proto nelze z velikosti souboru jednoduchým výpočtem odvodit kompresní poměr.

Prakticky: při kompresním poměru obrazu 1:7 a při zvuku 44 100 Hz (16 bit) lze na 46 GB disk zaznamenat 3 hodiny a 41 minut videa.

A to není vše ...

Mám představu, zatím jen velmi mlhavou, že stránky o AVM ještě doplním o další informace ... například o možnostech grabování.

Prozatím je zde obrázek programu ///FAST CAPTURE během grabování.

Následuje stránka o možných potížích se zprovozněním karty.
