Nejprve něco teorie

AV Master 2000 (stejně tak jako jeho předchůdci AV Master 98 a AV Master) je určen k ukládání videa (obraz + zvuk) do PC a samozřejmě také k reprodukci videa z PC. Kromě této funkce umožňuje též zobrazení video signálu (jak vstupního tak i výstupního) na externím monitoru (klasický analogový monitor s composite vstupem) nebo na PC obrazovce (bus master VGA karta pod OS Windows 98) v náhledovém okně.

AV Master 2000 je 32-bit PCI bus master karta, která během nahrávání (záznam do PC, též video-capture nebo video-grabování) video signál komprimuje a ukládá ho na disk v komprimované podobě (MJPG), zvuk nekomprimuje a ukládá ho na disk v nekomprimované podobě (PCM). Během reprodukce (přehrávání z PC) video dekomprimuje.

Karta AV Master 2000
PCI karta AV Master 2000

CVBS (composite) a S-video (S-VHS) video signál (PAL, NTSC, SECAM) je komprimován v reálném čase (50 či 60 snímků za sekundu - nejsem si jist, zda-li tím není míněno půlsnímků, v dokumentaci je napsáno: High Quality M-JPEG field digitizing 50 PAL/60 NTSC) v plném rozlišení (768x576, 4:2:2, 24-bit True Color) za použití techniky Motion-JPEG.

PCI bus master znamená, že karta umí přenášet data z jiného / na jiné bus master zařízení (VGA karta, IDE/SCSI řadič) za minimální asistence CPU. V praxi to ale také znamená, že například ve spojení s kartou Voodoo3, která není bus master, nefunguje náhledové okno.

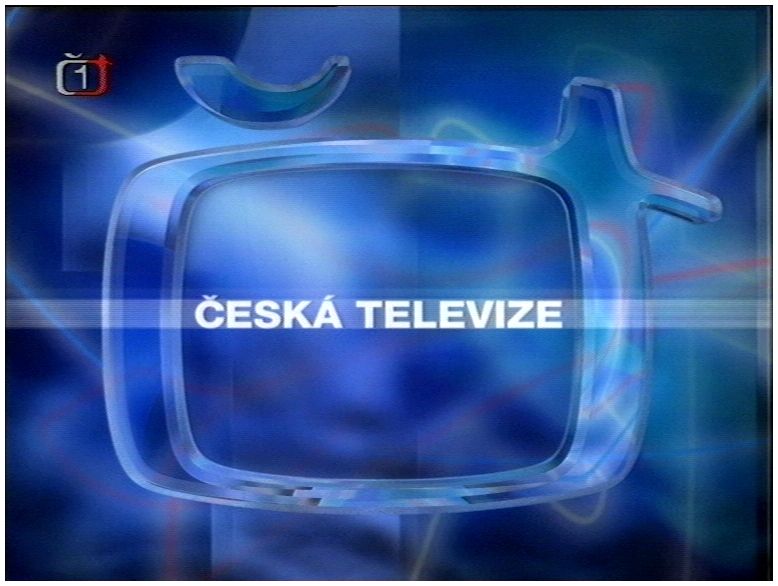

PAL plná velikost
PAL plná velikost (mimo bílého rámečku)

Plná velikost snímku je 768 x 576 (PAL) = 442 368 obrazových bodů či 640 x 480 (NTSC) = 307 200 obrazových bodů. Každý obrazový bod je zakódován jako 4:2:2 YUV, z toho 8mi bity pro Y a 4mi bity pro každý U a V = 16 bit = 2 bajty. Z toho vyplývají následující objemy dat:

PAL: 442.368 x 2 = 884,736 bajtů = 864 KB/snímek nebo 21.1 MB/s při 25 fps
NTSC: 307,200 x 2 = 614,400 bajtů = 600 KB/snímek nebo 17.6 MB/s při 30 fps

Do 1 gigabajtu (1024*1024*1024 bajtů) lze uložit přibližně 49 sekund nekomprimovaného PAL nebo 58 sekund nekomprimovaného NTSC video signálu (bez zvuku). Viz tabulka níže.

Komprese
1GB
1GB
4GB
4GB
8 GB
8GB
PAL
NTSC
PAL
NTSC
PAL
NTSC
1:1
49''
58''
3'14''
3'53''
6'28''
7'46''
1:4
3'14''
3'53''
12'56''
15'32''
25'53''
31'04''
1:5
4'02''
4'51''
16'11''
19'25''
32'22''
38'50"
1:8
6'28''
7'46''
25'53''
31'04''
51'47''
1h 02'08''
1:10
8'05''
9'42''
32'21''
38'50"
1h 04'44"
1h 17'40"
1:15
12'08''
14'34''
48'33''
58'15"
1h 37'06''
1h 56'30''
1:20
16'10''
19'25''
1h 04'44''
1h 17'40"
2h 09'
2h 35'
1:50
40'27''
48'33''
2h 42'
3h 14'
5h 24'
6h 28'
1:100
1h 20'54''
1h 37'05''
5h 24'
6h 28'
10h 47'
12h 56'

Pokračování na další stránce, případně stránka o možných potížích se zprovozněním karty.
